产品参数
基本信息
| 电路 | SPST DPST |
|---|---|
| 端子类型 | 焊片 快速连接 PC引脚 |
| 安装类型 | 卡扣式面板安装 通孔，直角 通孔，直角，垂直 |
| 开关功能 | ON-OFF |
| 工作温度 | －25~＋85℃ |
| 储存温度 | −40 ~ 85 °C |
| 密封性 | 简易防尘 |
产品信息
设计图

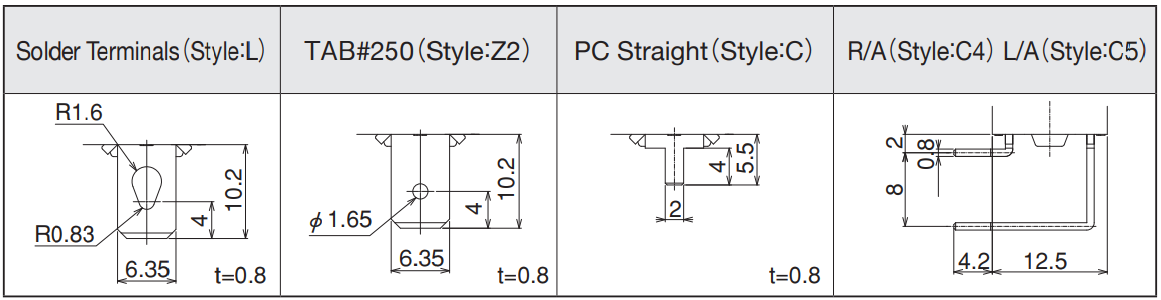

①端子形状

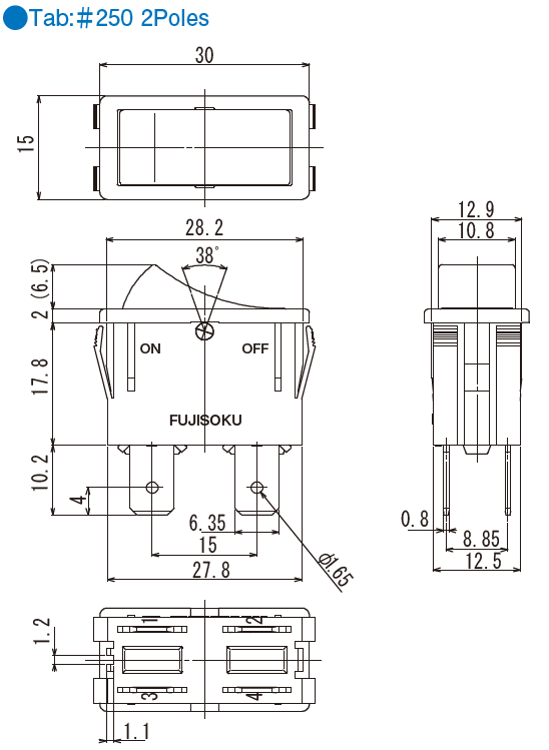

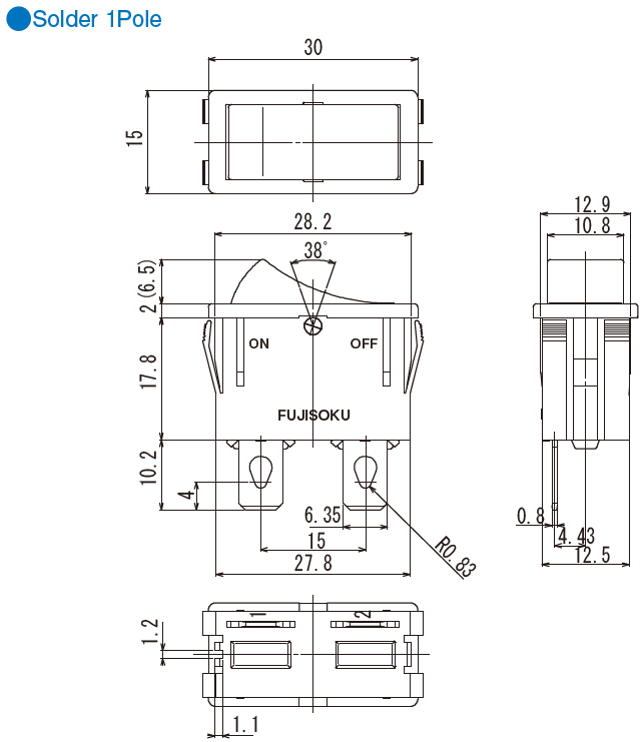

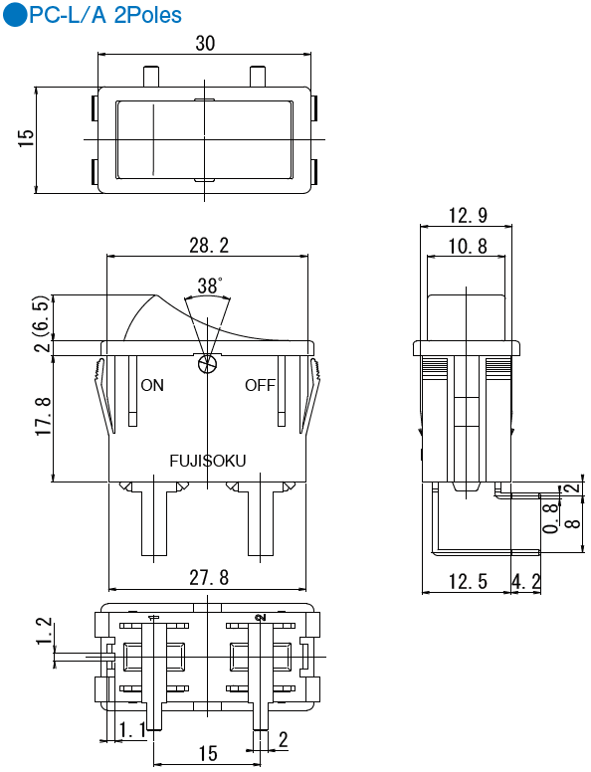

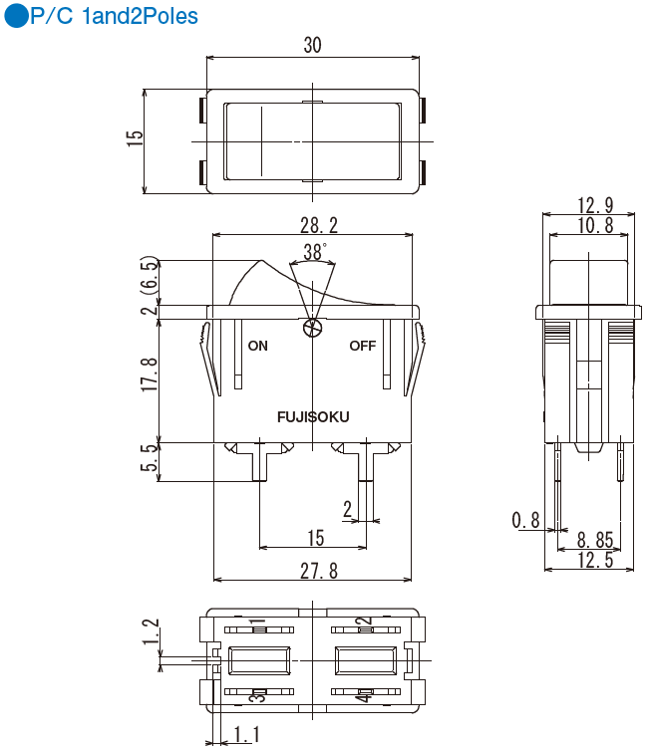

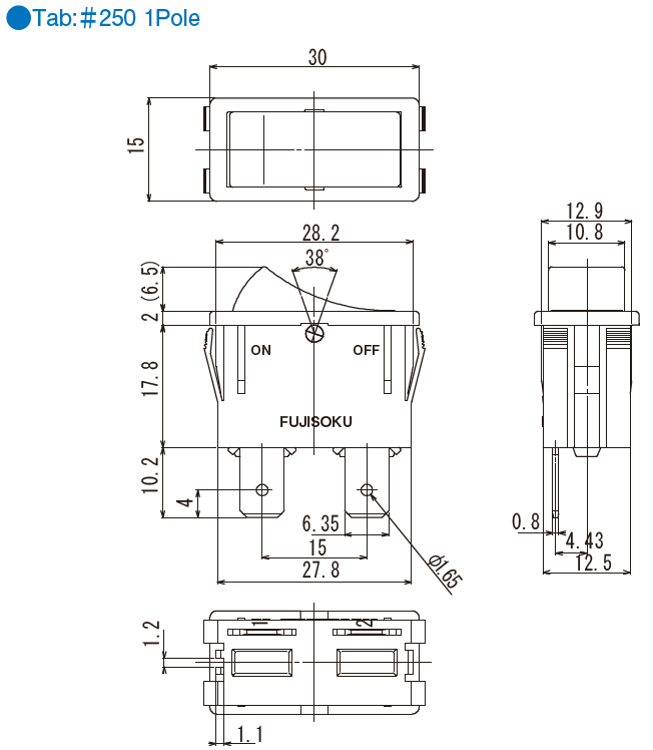

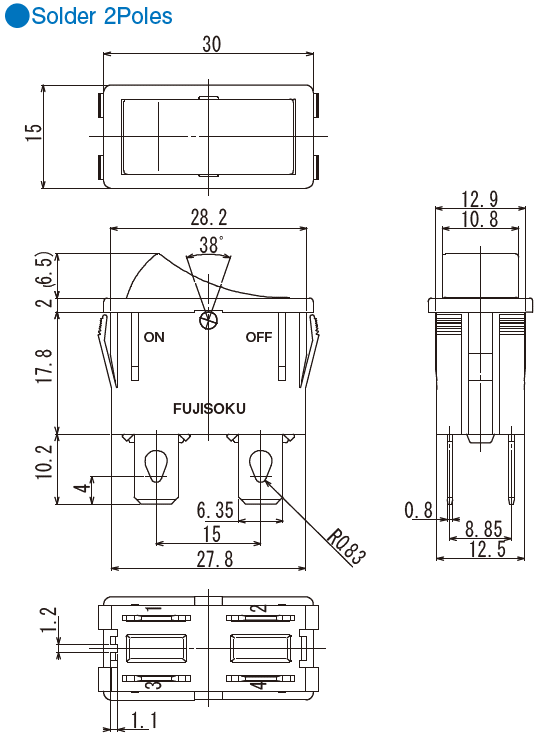

②外形尺寸图

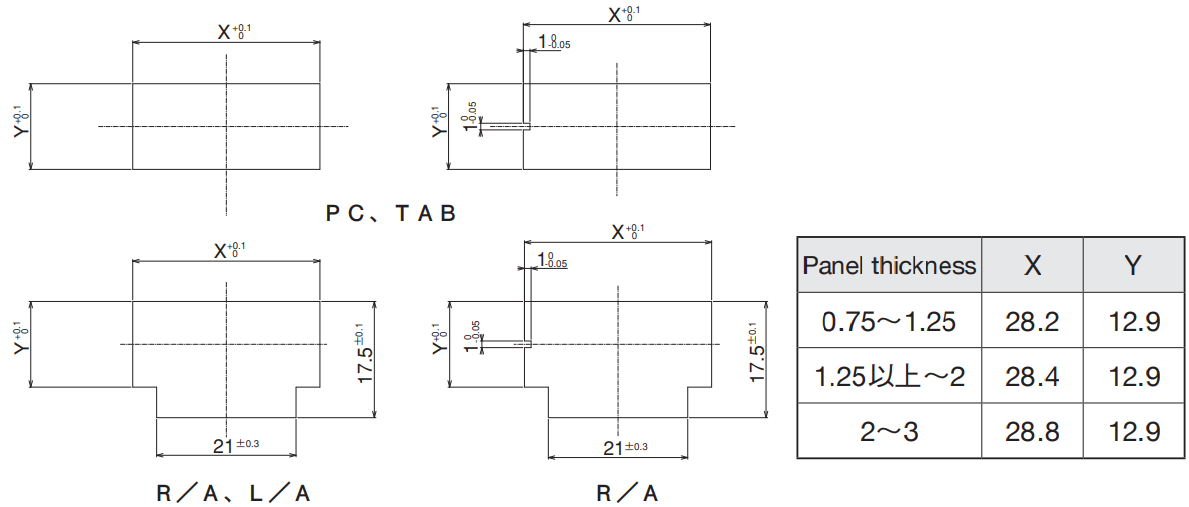

③面板开孔图尺寸

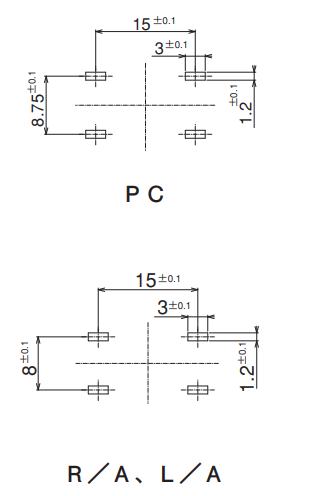

④印刷电路板钻孔尺寸
标准规格
| 额定 | 最大: 16A125V AC、16A250V AC (电阻负载） 最小: AC／DC5V 10mA |
|---|---|
| 初始接触电阻 | 20mΩ 以下 |
| 初始耐电压 | AC 1500V 1分钟 |
| 初始绝缘阻抗 | 100MΩ 以上 |
| 操作力 | 1～8N |
| 电气寿命 | 20,000 次 |
焊接规格
| 手工焊接 | 设备：烙铁 最高温度：380℃ 最长3秒 |
|---|---|
| 自动焊接 | 设备：喷波式或浸焊式 260℃/最长 5-6秒 预热温度应为80℃至150℃/时间为2至3分钟。 注意：自动焊接仅适用于 PC 端子 |
型号显示
| CF-LA - | 2 | K | Z2- | 1 | C |
|---|---|---|---|---|---|
|
型号名 |
极数 01: 1极 |
开关特性 A:ON－OFF |
端接样式 C:PC端子 |
摇杆显示 1:無顯示 |
包装形式 空白:塑料袋 |
型号一览表
| 型号 | 端接样式 | 极数 | 摇杆显示 |
|---|---|---|---|
| CF−LA−1AL−1C | 焊接端子 | 1极 | 無 |
| CF−LA−1AZ2−1C | Tab:＃250 | 1极 | 無 |
| CF−LA−2KL−1C | 焊接端子 | 2极 | 無 |
| CF−LA−2KZ2−1C | Tab:＃250 | 2极 | 無 |
| CF−LA−1AL−1 | 焊接端子 | 1极 | 無 |
| CF−LA−1AZ2−1 | Tab:＃250 | 1极 | 無 |
| CF−LA−1AL−2C | 焊接端子 | 1极 | ● |
| CF−LA−1AL−2 | 焊接端子 | 1极 | ● |
| CF−LA−2KZ2−2 | Tab:＃250 | 2极 | ● |
| CF−LA−1AC4−3C | PC-R/A | 1极 | ｜ ○ |
| CF−LA−1AZ2−3C | Tab:＃250 | 1极 | ｜ ○ |
| CF−LA−2KC−3C | PC端子 | 2极 | ｜ ○ |
| CF−LA−2KC5−3C | PC-L/A端子 | 2极 | ｜ ○ |
| CF−LA−2KZ2−3C | Tab:＃250 | 2极 | ｜ ○ |
| CF−LA−1AC4−3 | PC-R/A | 1极 | ｜ ○ |
| CF−LA−1AL−3 | 焊接端子 | 1极 | ｜ ○ |
| CF−LA−1AZ2−3 | Tab:＃250 | 1极 |
|
| CF−LA−2KZ2−3 | Tab:＃250 | 2极 | ｜ ○ |
| CF−LA−2KZ2−5C | Tab:＃250 | 2极 | －○ |
| CF−LA−2KC−5 | PC端子 | 2极 | －○ |
| CF−LA−2KZ2−5 | Tab:＃250 | 2极 | －○ |
■包裝形式: 紙板托盤(100pcs. ／ pack） 塑料袋（5pcs. ／ pack）
